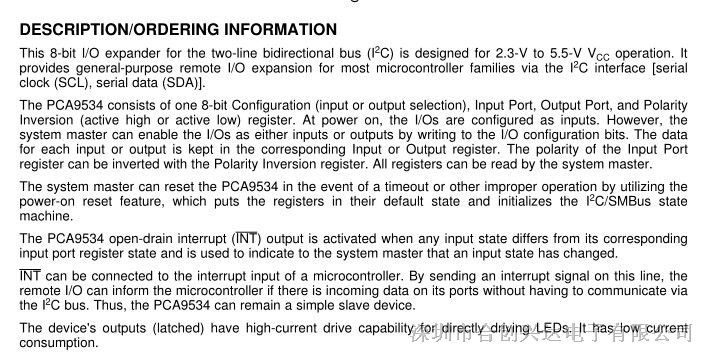

描述/订购信息

PCA9534

远程I2C和SMBus 8位低功耗I / O扩展器

与中断输出和配置寄存器

SCPS124B-SEPTEMBER 2006 - 2007年2月修订

•

低的待机电流消耗

•

与所有通道配置为升高

1µA马克斯

输入

•

I2C并行端口扩展器

•

一加电就没有故障

•

Open-Drain中断输出校验

•

sci / SDA上噪声滤波器输入

•

操作电源电压范围

•

锁定输出大电流驱动

2.3 V至5.5 V

能力直接驱动发光二极管

•

5 v宽容的I / O端口

•

封闭性能超过100 mA

78年JESD II级

•

400千赫I2C总线速度

•

ESD保护超过JESD 22

•

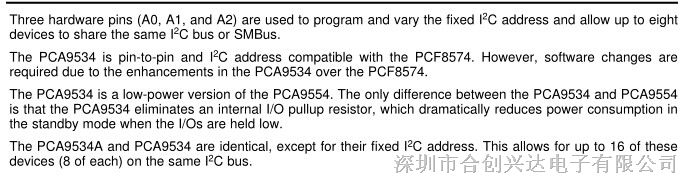

三个硬件地址大头针允许

I2C / SMBus 8个设备

- - - - - -

2000 v人体模型(A114-A)

•

输入/输出配置寄存器

- - - - - -

200 v机模型(A115-A)

•

极性反转注册

- - - - - -

1000 v Charged-Device模型(C101)

•

内部加电复位

这8位两行双向总线的I / O扩展器(I2C)为2.3 v至5.5 v VCCoperation而设计的。它

提供通用的大多数单片机远程I / O扩展家庭通过I2C接口(串口

钟(sci)、串行数据(SDA)]。

PCA9534由一个8位的配置(输入或输出选择),输入端口、输出端口和极性

反演(活性高或活性低)登记。在权力、I / o配置为输入。然而,

系统主人可以使输入或输出的I / O写的I / O配置部分。的数据

对于每一个输入或输出保存在相应的输入或输出寄存器。输入端口的极性

可以反向极性反转注册登记。系统所有的寄存器都可以阅读的主人。

系统主人可以重置PCA9534在发生超时或其他操作不当利用

上电复位功能,将寄存器的默认状态和初始化I2C / SMBus状态

机器。

的PCA9534 open-drain中断(INT)输出被激活时,任何不同于其相应的输入状态

输入端口寄存器状态,用于指示系统的主人,一个输入的状态已经改变了。

INT可以连接到单片机的中断输入。这一行,通过发送一个中断信号

远程I / O可以通知单片机是否有输入数据在其港口不需要通过沟通

I2C总线。因此,PCA9534可以保持一个简单的奴隶设备。

设备的输出(锁定)直接驱动led大电流驱动能力。它有低电流

消费。
